HIGHLIGHTS
- vollmodulares System
- Twist & Lock-Funktion
- Schutzklasse IP65

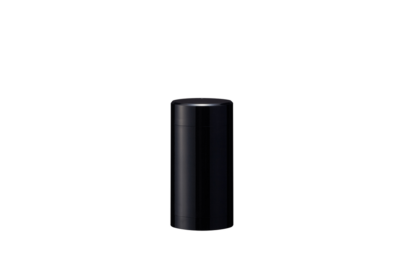

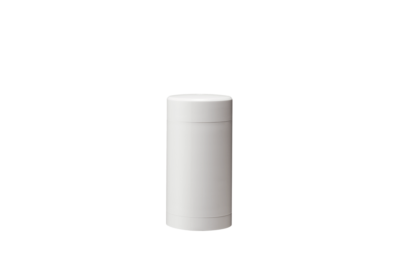

Basismodule der LR-Serie mit einem Durchmesser von 50mm.
Die LR-Serie ist unser Alleskönner unter den Signalsäulen, erhältlich in den Durchmessern 40, 50, 60 und 70mm. Als vollmodulares System bietet diese Serie eine breit gefächerte Palette ein Einzelmodulen und Montageoptionen für eine individuelle Konfiguration, deren Montage dank der cleveren “Twist & Lock”-Funktion denkbar einfach ist. Wählen sie selbst Größe, Farbe, Funktion, Spannung, Anschluss und Montageart und erhalten sie so “Stück für Stück” das auf ihre persönlichen Anforderungen ausgerichtete Produkt.
Mit überragender Sichtbarkeit und Geräuschanzeige der LED- und Summermodule sowie der robusten Konstruktion (IP65) für raue, nasse Umgebungen ist die LR-Serie für die anspruchsvollsten Anwendungen gerüstet.
Technische Daten
| Umgebungstemperatur Betrieb | -20℃ – +50℃ |
|---|---|
| Betriebsfeuchtigkeitsbereich | 90% rF (relative Luftfeuchtigkeit) oder weniger, keine Kondensation |
| Lagertemperaturbereich | -30℃ – +60℃ |
| Lagerfeuchtigkeitsbereich | 90% rF (relative Luftfeuchtigkeit) oder weniger, keine Kondensation |
| Befestigungsort | Verwendung im Innenbereich |
| Montagerichtung | Aufrechte Position |
| Schutzklasse | IP65(IEC 60529) / NEMATYP 4X, 13 |
| Umgebungsbedingungen | Aufrechte Position |
| Isolationswiderstand | Über 1MΩ bei DC500V zwischen Stromeingangsleitung und Gehäuse |
| Stehspannung | AC 500V für 1 Minute zwischen Klemmen und Gehäuse ohne Beschädigung der Isolierung (M2: AC 1500V für 1 min.) |
| Blinktakt | 60 ±2 Blinks / min |
| Schallpegel | LR5Typ. 85dB LR7Typ. 90dB |
| Lautstärkereduzierung*1 | ab. -10dB Reduzierung |
| Umgebungsbedingungen | Signalton Nr. 4 (Zischen) aus allen Richtungen bei 1m Abstand |
| Summerton | 4 Muster: Nr.1 Ton mit kurzen Unterbrechungen Nr.2 Durchgehender Ton Nr.3 Schneller Hoch/Tief-Takt Nr.4 Zischton |
| Transistorausgang | NPN / PNP |
| Normen | ●UL 508, CSA-C22.2 No.14 ●FCC Part 15 Subpart B Class A ●RoHS-Richtlinie (EN IEC 63000) ●EMV-Richtlinie (EN 61000-6-4, EN 61000-6-2) ●KC (KN 61000-6-4, KN 61000-6-2) |
*1: Je nach Einstellungen des DIP-Schalters
